COMRADE Easy - Цифровой барометрический вариометр-альтиметр

Описание
Характеристики
Зарядка аккумулятора
Включение/выключение прибора
Дисплей прибора, отображение данных
Кнопки управления
Запуск и остановка таймера полета
Настройка прибора
Просмотр информации о полетах
Чехол
Комплектация
Гарантия
Контакты

Предупреждение

Единственно безопасный способ полета - постоянно контролировать режим полета всеми доступными способами. Comrade Easy - это вспомогательный инструмент для пилота. Однако, как и любое устройство, он может отказать. Нельзя полностью полагаться только на прибор. Чрезмерное отвлечение внимания на показания прибора может отвлечь пилота от главного занятия - управления летательным аппаратом. Будьте внимательны и сохраняете правильное распределение внимания.

Описание

COMRADE Easy - цифровой барометрический вариометр-альтиметр с черно-белым графическим дисплеем, встроенным аккумулятором. COMRADE Easy специально создан для пилотов парапланов. Зарядка прибора через microUSB разъем от компьютера или зарядного устройства. Корпус прибора изготовляется из ударопрочного АБС пластика. COMRADE Easy комплектуется чехлом, который позволяет закреплять прибор на грудном ремне или на ноге пилота.

Характеристики

Черно-белый графический дисплей разрешением 128x64 обеспечивает отличную видимость при любом дневном освещении.
Два настраиваемых альтиметра. -700...9000 м.
Вариометр имеет аналоговую шкалу с шагом 0.2 м/с и цифровые усредненные показания с шагом 0.1 м/с. Время усреднения настраивается.
Настраиваемая звуковая сигнализация вариометра. Подъем, снижение, предподъем (buzzer).
Два уровня громкость звука "Громко", "Тихо". Настраивается программно.
График изменения высоты за 60 секунд.
Встроенные часы и таймер полета. Запуск таймера полета ручной и автоматический.
В памяти прибора сохраняются 10 крайних полетов. Время старта и окончания, длительность полета, максимальная/минимальная высота, максимальная/минимальная скороподъемность, максимальная/минимальная температура.
Питание от встроенного литий-ионного аккумулятора, полный заряд которого обеспечивает до 80 часов непрерывной работы прибора. Аккумулятор имеет контроллер заряда, защищающий батарею от критических режимов.
Отображение уровня заряда батареи.

Зарядка аккумулятора

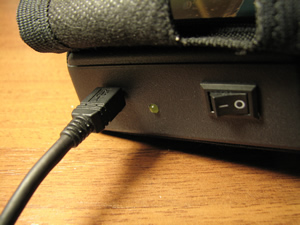

Вы приобретаете прибор с полностью заряженным аккумулятором. Для зарядки аккумулятора прибор имеет microUSB-разъем. Этот разъем используется ТОЛЬКО ДЛЯ ЗАРЯДКИ аккумулятора. При подключении прибора к USB-порту, прибор должен быть выключен. Если прибор включить, зарядка прекращается. Пока аккумулятор заряжается, на приборе горит светодиод. Потухший светодиод означает, что аккумулятор полностью заряжен, его можно отключить от зарядного устройства. Допускается не полная подзарядка аккумулятора. Подзаряжать аккумулятор можно в любой удобный момент. Встроенные часы требуют питания даже при выключенном питании прибора. Потребление микросхемы часов при выключенном общем питании крайне низкое и не может разрядить аккумулятор даже за несколько лет. Тем не менее, если Вы длительное время не используете прибор, рекомендуется подзаряжать аккумулятор не реже одного раза в 6 месяцев. При полном разряде аккумулятора, сработает встроенная в аккумулятор защита, которая отключит его. Поэтому Вы можете не беспокоится об опасном для аккумулятора полном разряде. На дисплее прибора отображается уровень заряда батареи. Следите за ним, чтобы в полете не остаться без показаний прибора. Обратите внимание на то, что при температурах ниже 0^oC емкость аккумулятора заметно снижается. Мы рекомендует заряжать аккумулятор после каждого использования прибора. Это продлит срок службы аккумулятора.

Включение/выключение прибора

Включение и выключение прибора осуществляется клавишным выключателем. В случае полного разряда аккумулятора прибор выключится и не реагирует на переключение выключателя. Переведите выключатель в положение "0" и зарядите аккумулятор.

Дисплей прибора, отображение данных

На дисплее отображаются следующие данные:

Шкала вариометра. Шкала вариометра показывает значения от -3.2 до 3.2 м/с с шагом 0.1 м/с.
Усредненные показания вариометра. Время усреднения настраивается в настройках прибора. По умолчанию время усреднения равно 1сек. (см. Настройка прибора. Вариометр)
Альтиметр 1. Значение барометрического альтиметра. Значение обоих альтиметров может быть установлено вручную. (см. Настройка прибора. Альтиметры, Быстрая установка альтиметров)
Альтиметр 2
Температура окружающей среды.
Уровень заряда батареи. (см. Зарядка аккумулятора)
Время. Текущая дата и время устанавливается в настройках прибора и сохраняется при отключении питания прибора. (см. Настройка прибора. Дата/время)
Таймер полета. см. "Запуск и остановка таймера полета"
График высоты. Отображает изменение высоты за 60 секунд. Позволяет визуально оценить изменение высоты. (см. Настройка прибора. График высоты)

Все числовые данные на дисплее обновляются с частотой 1 раз в секунду. Шкала вариометра - 2 раза в секунду.

Кнопки управления

Прибор управляется тремя кнопками "Start/Up", "Select", "Reset/Down". С их помощью Вы можете полностью управлять прибором и его настройками.

Запуск и остановка таймера полета

Таймер полета запускается автоматически при сохранении скороподъемности более 0.5м/с в течении 3 секунд или вручную нажатием кнопки "Start". Остановка таймера полета только вручную нажатием кнопки "Start".

Настройка прибора

Настройки прибора выполняется с помощью меню при выключенном таймере полета. Когда таймер запущен, т.е. в полете, вход в меню настроек блокируется.

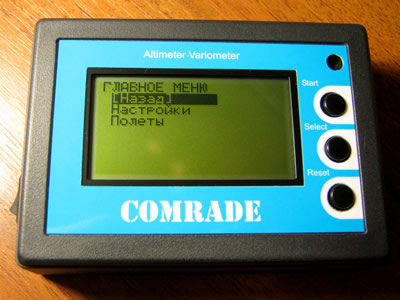

Вход в меню возможен при отключенном таймере полета. Для входа нажмите и удерживайте кнопку "Select". Через 2 секунды прибор перейдет в режим настроек и отобразит главное меню:

ГЛАВНОЕ МЕНЮ
------------
[Назад]
Настройки
Полеты

Перемещение по меню выполняется кнопками "Start/Up", "Reset/Down". Выбор нужного пункта - "Select".

Дерево меню:


-> Настройки
  [Назад]
  Альтиметры		Установка значений альтиметров
  Вариометр		Настройка времени усреднения числового показания вариометра
  Звук			Настройка порогов срабатывания звука
  График высоты		Настройка графика высоты
  Дата/время		Установка даты и времени

-> Полеты		Просмотр информации о полетах. Выводится информация о крайних 10 полетах.

Формы настроек

Формы настроек имеют сходный интерфейс. В этом разделе описано как выполняется перемещение между полями и их изменение. Прежде всего, каждая форма имеет в нижней части экрана две экранные кнопки [ OK ] и [Отмена] сохранение настроек выполняется при выборе кнопки [ OK ]. При выборе кнопки [Отмена] форма закрывается, изменения не сохраняются.

Перемещение между полями выполняется кнопками "Start/Up", "Reset/Down". Перевод выбранного поля в режим редактирования выполняется кратковременным нажатием кнопки - "Select". При этом значение поля выделяется подчеркиванием. Далее изменение значения выполняется кнопками "Start/Up", "Reset/Down". По завершению нажать "Select". После чего снова можно перемещаться по полям. Для сохранения настроек выберите экранную кнопку [ OK ] и нажмите "Select".

Рассмотрим пример установки громкости звука. Заходим в меню Настройки->Звук. После чего откроется следующая форма.

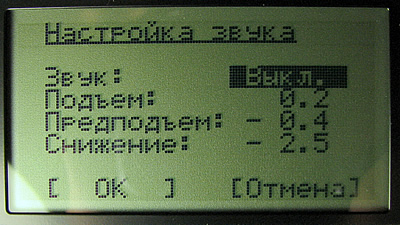

1		С помощью кнопок "Start/Up", "Reset/Down" выделяем значение интересующего нас поля. В данном случае поле "Звук:" имеет значение "Выкл." Для перевода его в режим изменения нажмите кнопку "Select".

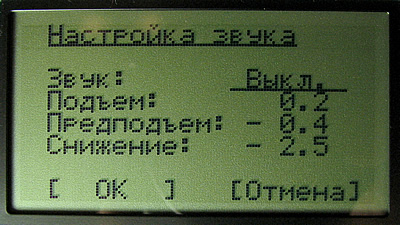

2		Обратите внимание, теперь поле выделяется подчеркиванием. В этом состоянии кнопками "Start/Up", "Reset/Down" устанавливаем нужное значение.

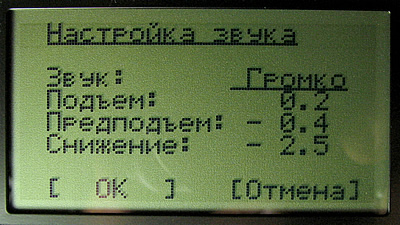

3		После того как выбрали нужное значение нажимаем кнопку "Select"

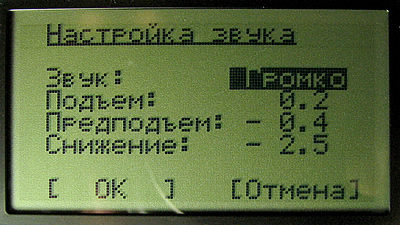

4		Поле снова становиться выделенным. С помощью кнопок "Start/Up", "Reset/Down" переводим выделение на другие поля и таким же способом изменяем их. После того как все необходимые изменения сделаны переводим выделение на кнопку "[ OK ]"

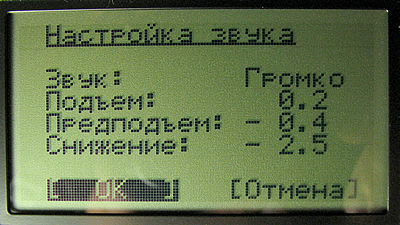

5		Нажимаем "Select". После этого настройки сохраняются. Если по каким либо причинам Вам не нужно сохранять изменения, вместо "[ OK ]" нужно выбрать оконную кнопку "[Отмена]".

Альтиметры

Установка значений альтиметров

Быстрая установка альтиметров

Не обязательно устанавливать показания альтиметров используя меню. Это можно сделать, пока таймер полета не запущен.

Убедитесь, что таймер полета остановлен.
Нажмите и отпустите кнопку "Reset/Down".
Показания альтиметра 1 выделятся.
Используя кнопки "Start/Up", "Reset/Down" установите нужное значение.
Нажмите "Select". После чего будет выделено значение альтиметра 2.
Используя кнопки "Start/Up", "Reset/Down" установите нужное значение.
Нажмите "Select".

Быстрая установка альтиметра 1 в "0".

Убедитесь, что таймер полета остановлен.
Нажмите и удерживайте "Reset/Down".
После установки "0". Отпустите кнопку.

Вариометр

Время усреднения для цифрового показания вариометра

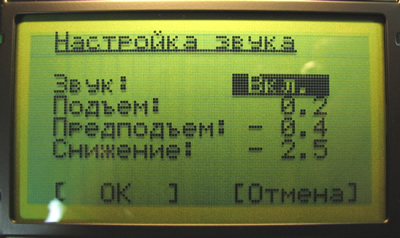

Звук

Пороги срабатывания звука для подъема, снижения, предподъема. При превышении показаний вариометра указанного порога включается соответствующий звук. Обратите внимание, что звуковая сигнализация предподъема включается при запущенном таймере полета. Это сделано для того, чтобы на старте прибор не "шумел". При необходимости сигнализацию предподъема можно отключить, установив порог срабатывания 0.

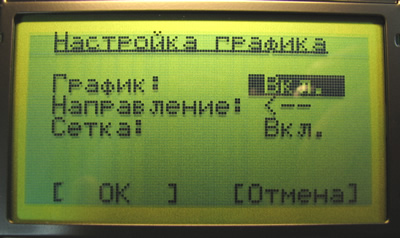

График высоты

График высоты можно включить/отключить, изменить направление движения графика, включить/отключить боковую сетку графика.

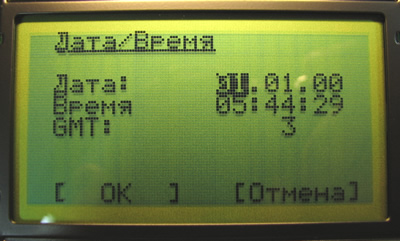

Дата/время

Установка даты и времени.

Дата не отображается на дисплее прибора, однако она используется при сохранении информации о полете.

Просмотр информации о полетах

Прибор сохраняет краткую информацию о 10 крайних полетах в свою внутреннюю память. Вы можете просмотреть ее, используя пункт меню "Полеты".

Для просмотра информации о предыдущем полете нажмите кнопку "Start/Up", Для просмотра информации о следующем полете - "Reset/Down". Выход - "Select".

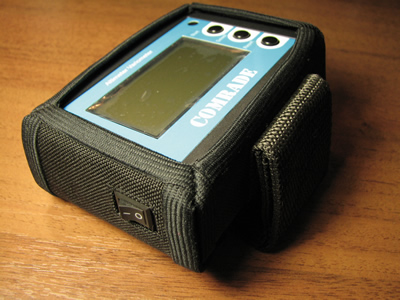

Чехол

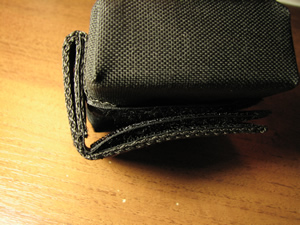

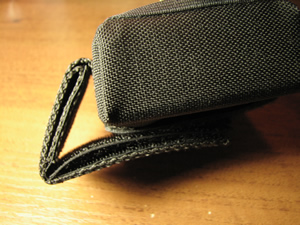

Прибор комплектуется чехлом. Он не только защищает прибор от мелких повреждений, но и позволяет закрепить его на грудном ремне или на ноге пилота. При закрепление COMRADE Easy на грудном ремне можно отрегулировать угол наклона прибора. Для закрепления прибора на ноге дополнительно понадобится ножной ремень.

Комплектация

В комплект входит:

Прибор Comrade Easy.
Чехол.

Обратите внимание, что инструкция в комплект не входит. Инструкция доступна в электронном виде на нашем сайте.

Прибор поставляется с русской или английской прошивкой. Уточняйте язык прошивки во время заказа.

Гарантия

На прибор распространяется гарантия сроком 1 год. В случае выявления дефектов, не связанных с его эксплуатацией, мы гарантируем бесплатный ремонт или замену прибора. Прибор не подлежит гарантийному ремонту при механических повреждениях, повреждениях вызванных воздействием химических веществ, повреждениях вызванных огнем или высокой температурой, при выходе прибора со строя в результате попадания внутрь воды, при выявлении следов вскрытия корпуса прибора.

Для сохранения работоспособности прибора избегайте его использования при температурах выше 40 и ниже -5 ^oC. Очистку корпуса и дисплея осуществляйте влажной салфеткой, не применяйте химических растворителей, спиртов. Не вскрывайте прибор.

По техническим вопросам, вопросам приобретения обращайтесь:
39623, а/я 18, Кременчуг, Украина.
avp@avispro.com.ua
http://www.avispro.com.ua/
+38 067 3044643
