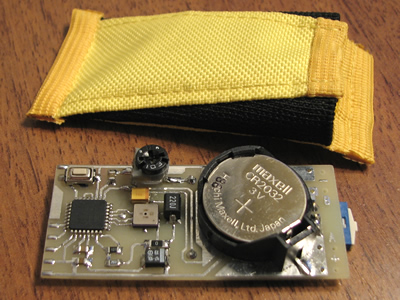

Рис. 1

Описание

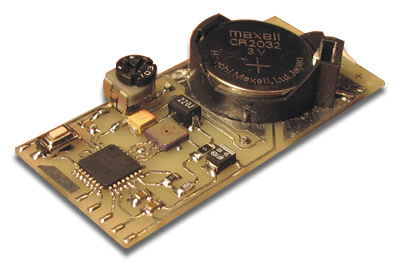

Звуковой барометрический вариометр Avis-Acoustic предназначен для пилотов парапланов и дельтапланов. Небольшие размеры позволяют встраивать его в шлем. На плате предусмотрены контактные площадки для подключения внешнего выключателя и элемента питания. Простота и легкость использования при более чем доступной стоимости делает Avis-Acoustic оптимальным для начинающих пилотов, и привлекательным в качестве резервного прибора для опытных пилотов.

Характеристики

• Размер 55x25x12
• Диапазон рабочих температур -20…+50 C⁰
• Изменяющийся звук вариометра при скороподъемности от (0.25, 0.35, 0.45 или 0.55)м/с до 5 м/с
• Звуковая сигнализация при снижении более 0,5м/с (есть возможность отключить)
• Звуковая сигнализация низкого заряда батареи (при включении)
• Питание от одной батарейки RC2032 обеспечивает работу Avis-Acoustic более 100ч.


Рис. 2

Применение

Применяется для встраивания в шлем пилота или как носимый в чехле.

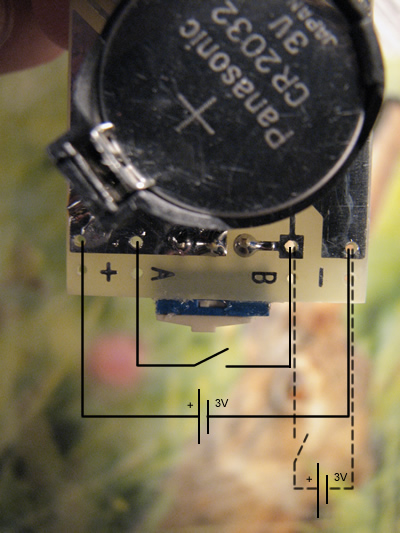

Подключение внешнего выключателя и источника питания выполняются по следующим схемам:


Рис . 4

Настоятельно рекомендуется использовать только литиевые батареи номинальным напряжением 3V. Нельзя подключать к Avis-Acoustic источники напряжения выше 3,6 В. А также нельзя подключать нестабилизированные источники (блоки питания от бытовой сети) или источники  с плавающим напряжением (солнечные батареи,  миниатюрные ветровые генераторы и т.п.).  Если Вы планируете подключать питание от источников отличных от литиевых  батарей номинальным напряжением 3V, проконсультируйтесь с производителем прибора.


Рекомендации по закреплению проводов.

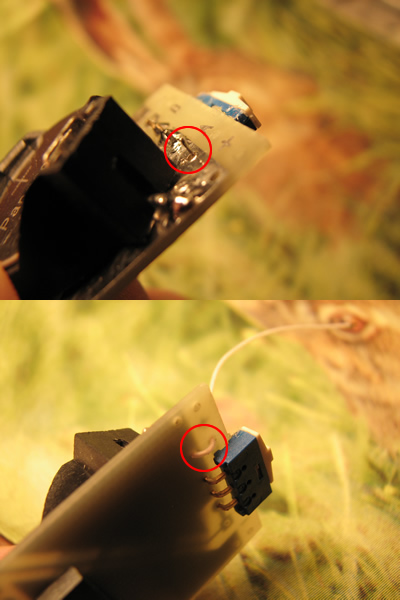

В плате Avis-Acoustic имеются специальные отверстия для закрепления проводов. Мы рекомендуем воспользоваться ими, как показано на рисунке, для снижения нагрузки на провод в месте пайки и снижения вероятности их отрыва.

Рис. 5

Структура Avis-Acoustic


Рис. 6

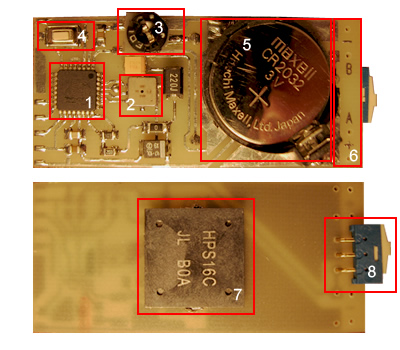

1. Микроконтроллер
2. Датчик давления
3. Регулятор звука
4. Кнопка для выполнения настроек
5. Батарея питания
6. Места подключения внешнего выключателя
7. Излучатель звука
8. Выключатель

Требования к внешним элементам.
Выключатель – любой контактный, в том числе герконы.
Питание – литиевая батарея CR2032 номинальным напряжением 3В.

Работа Avis-Acoustic

Включение прибора выполняется выключателем или замыканием контактов внешнего выключателя. После включения Avis-Acoustic издаст один короткий звуковой сигнал. Если Avis-Acoustic издаст 5 коротких сигналов, это сигнализирует о низком заряде батареи. Необходимо заменить батарейку в ближайшее время. Avis-Acoustic будет продолжать работать на батарее с низким зарядом несколько часов. Конкретное время зависит от производителя батареи.

Необходимая громкость звучания устанавливается поворотом потенциометра. Для этого используйте отвертку, не следует прибегать к использованию подручных предметов, не предназначенных для этого, таких как нож и другие острые инструменты.

Установка порога срабатывания звука устанавливается нажатием кнопки. Для этого нажмите кнопку и сразу отпустите  как услышите звуковой сигнал. Количество сигналов указывает на соответствующий порог срабатывания. Установите необходимый порог срабатывания, используя следующую таблицу:

Для включения или отключения звуковой сигнализации при снижении следует выключить Avis-Acoustic, и удерживая кнопку нажатой включить его.

Все настройки сохраняются в памяти прибора, поэтому при следующем включении нет необходимости выполнять их снова.

Предельные параметры

Комплектация

• Avis-Acoustic
• Батарея питания
• Чехол

Установка в шлем

Наиболее простой вариант уложить Avis-Acoustic за подкладку шлема


Рис. 7

Для предотвращения загрязнения, и попадания влаги допускается поместить Avis-Acoustic в неплотно закрытый полиэтиленовый пакет.

Avis-Acoustic можно установить в шлем стационарно, установив внешний выключатель в удобном месте.

Примечания

Не допускайте попадания влаги, грязи, пыли во внутрь датчика давления. Не герметизируйте датчик давления, не вскрывайте лаком и другими защитными препаратами, для нормальной работы требуется свободный доступ атмосферного воздуха. Датчик давления чувствителен к свету, попадание прямых лучей может искажать показания.
